    伺服行星減速機的結構裝置特點與性能優勢

    發布時間:2020-12-02 閱讀量:

      行星減速機全部傳動裝置可分為三部分:輸入部分、減速部分、輸出部分。當輸入軸帶著偏心套轉動一周時,由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故,擺線輪的運動成為即有公轉 又有自轉的平面運動,在輸入軸正轉一周時,偏心套亦轉動一周,行星減速機擺線輪于相反方向上轉過一個齒差從而得到減速,再借助W輸出機構,將擺線輪的低速自轉運動通過銷軸,傳遞給輸出軸,從而獲得較低的輸出轉速。

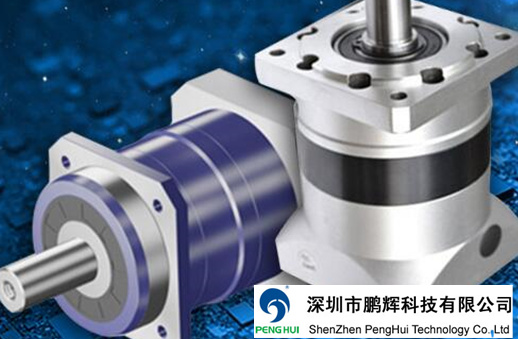

    伺服行星減速機

      行星減速機在輸入軸上裝有一個錯位180°的雙偏心套,在偏心套上裝有兩個滾柱軸承,形成H機構,兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道,并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合,以組成少齒差內嚙合減速機構,(為了減少摩擦,在速比小的減速機中,針齒上帶有針齒套)。

      伺服行星減速機性能優勢:

       1、高速比和高效率.高級傳動,就能達到1:87的減速比,效率在90%以上,如果采用多級傳動,減速比更大。

      2、結構緊湊體積小.由于采用了行星減速機傳動原理,輸入軸與輸入軸在同一軸心上,所以結構緊湊,體積小。

      3、運轉平穩噪聲低.擺線針齒嚙合齒數較多,重疊系數大以及具有機件平穩的機理,使振動和噪聲限制在最小程度。

      4、使用可靠、壽命長.因主要零件采用軸承鋼,經淬火處理(HRC58-62)獲得高強度,并且部門傳動接觸采用了滾動摩擦,所以經久耐用壽命長。
